地聚物注浆料（快凝型）技术手册 | 低碳快速修复材料
一、产品定义

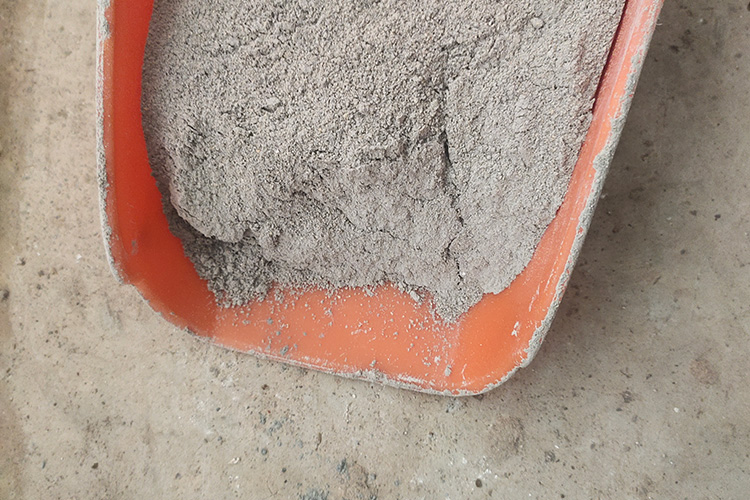

地聚物注浆料（快凝型）是以工业固废（粉煤灰/矿渣）为原料，通过碱激发技术制成的新型无机聚合物材料。通过调控纳米级激发剂配比，实现：
10~60分钟可调凝结时间（满足不同工况需求）
零水泥低碳排放（CO₂排放较普通水泥降低80%）
地质适应性（pH=10~12，对地下水无污染）
二、核心性能指标
参数 | 标准要求 | 本产品性能 | 测试方法 |
初凝时间 | 可调范围10-60min | 15min（标准型） | GB/T 1346 |
2h抗压强度 | - | ≥15MPa | GB/T 17671 |
1d抗压强度 | ≥20MPa | 30MPa | GB/T 17671 |
28d抗压强度 | ≥50MPa | 60-80MPa | GB/T 17671 |
渗透系数 | ≤1×10⁻⁸ cm/s | 5×10⁻⁹ cm/s | SL/T 352-2020 |
耐硫酸盐腐蚀 | K≥0.85 | K=1.10 | GB/T 50082 |
三、技术优势
1. 环保特性
固废利用率≥85%（粉煤灰/矿渣占比）
无重金属析出（通过TCLP毒性测试）
2. 快凝快硬
math 强度发展曲线： • 2h强度 = 终强20% • 24h强度 = 终强60% • 7d强度 = 终强90%
3. 耐久性卓越
200次冻融循环后质量损失≤1%（优于普通水泥5%）
抗氯离子扩散系数≤1.5×10⁻¹² m²/s（海洋工程适用）
四、典型应用场景
▶ 交通基础设施
高速公路基层脱空修复（30min开放交通）
铁路路基沉降注浆（抗动载疲劳≥500万次）
▶ 市政工程
综合管廊渗漏治理（带水作业抗分散性良好）
检查井周边加固（与PE/PVC管粘结力≥1.8MPa）
▶ 工业修复
化工厂地坪抗酸腐蚀层（耐10%H₂SO₄溶液）
热力管道基础加固（耐温300℃短期）
五、施工工艺
1. 材料配比
低温施工：添加3%~5%促凝剂（-5℃可施工）

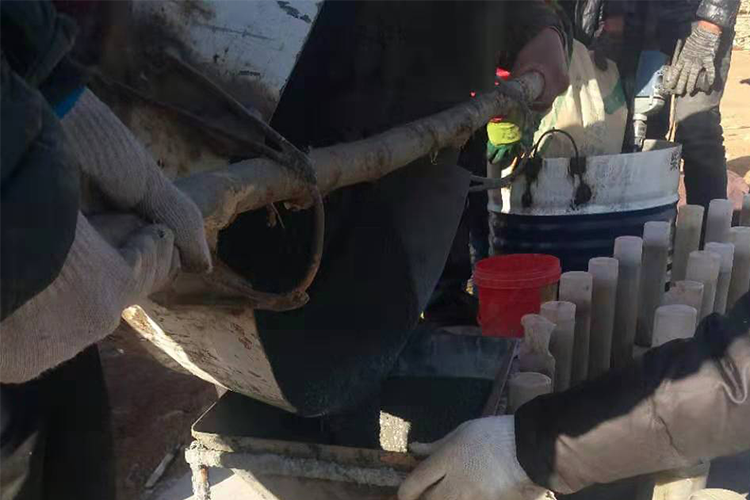

2. 注浆控制
工况类型 | 注浆压力 | 浆液适用期 |
微裂隙注浆 | 0.3~0.8MPa | 15~20min |
松散土体加固 | 0.5~1.2MPa | 8~12min |
六、与传统材料对比
特性 | 水泥基注浆料 | 化学注浆料 | 本地聚物注浆料 |
凝结时间调控 | 不可调 | 可调但含毒性 | 环保可调 |
1d强度发展 | 10-15MPa | 20-30MPa | 30-45MPa |
长期耐久性 | 易碳化 | 老化快 | 稳定性强 |
七、质量保障
原料检测：粉煤灰需满足GB/T 1596-2017Ⅰ级标准
生产控制：激发剂模数（SiO₂/Na₂O）控制在1.6~1.8
验收标准：钻孔取芯强度≥设计值120%
