超早强灌浆料（豆石型）产品技术手册 | 抢修加固专用
一、产品定位
本产品是针对紧急抢修和结构快速加固需求开发的特种水泥基复合材料，采用硫铝酸盐水泥-普通水泥复合体系，掺入级配豆石（5-10mm）和纳米早强剂，满足：
小时级强度发展：2h抗压强度≥20MPa（达到行人通行标准）
天级承载能力：24h抗压强度≥50MPa（满足设备安装要求）
终身耐久保障：28d强度持续增长至80MPa以上
二、核心性能指标
关键参数 | 标准要求(GB/T50448) | 本产品实测值 | 测试条件 |
2h抗压强度 | - | ≥20MPa | 20℃标准养护 |
8h抗折强度 | - | ≥6MPa | ASTM C348 |
24h抗压强度 | ≥30MPa（Ⅲ类） | 50-60MPa | GB/T 17671 |
28d抗压强度 | ≥60MPa（Ⅲ类） | 75-90MPa | GB/T 17671 |
竖向膨胀率 | 0.02%-0.1% | 0.05%-0.08% | GB/T 50448附录B |
钢筋握裹强度 | ≥6MPa | ≥10MPa | GB/T 50152 |
三、材料创新特性
1. 级配豆石技术
采用3-8mm玄武岩豆石，体积占比35%-40%
形成"水泥浆体-微集料-豆石"三级骨架结构
较传统灌浆料抗冲击性能提升300%
2. 快硬-缓凝协同控制
初凝时间≥45min（保障施工窗口）
2h强度可达终强30%（硫铝酸盐水泥与纳米晶核协同作用）
3. 抗疲劳设计
200万次疲劳试验后强度损失≤5%（JTG D63标准）
四、典型应用场景

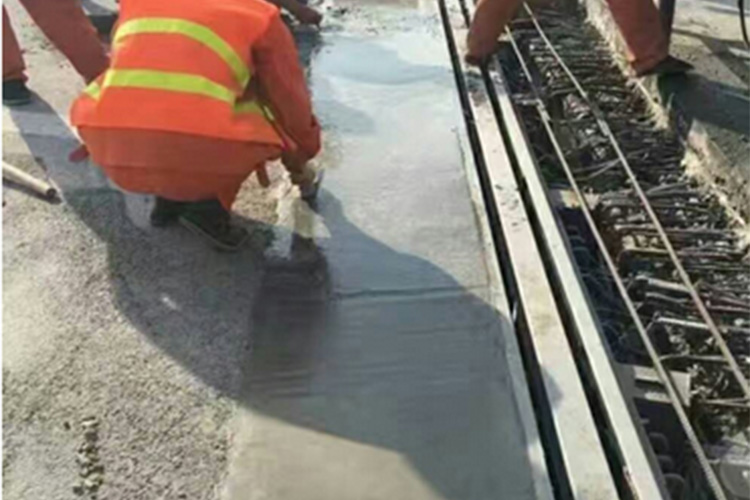

▶ 交通应急抢修
机场跑道应急修补（4h恢复通航）
高铁轨道板锚栓快速固定（24h达CA砂浆强度）
▶ 工业紧急维修

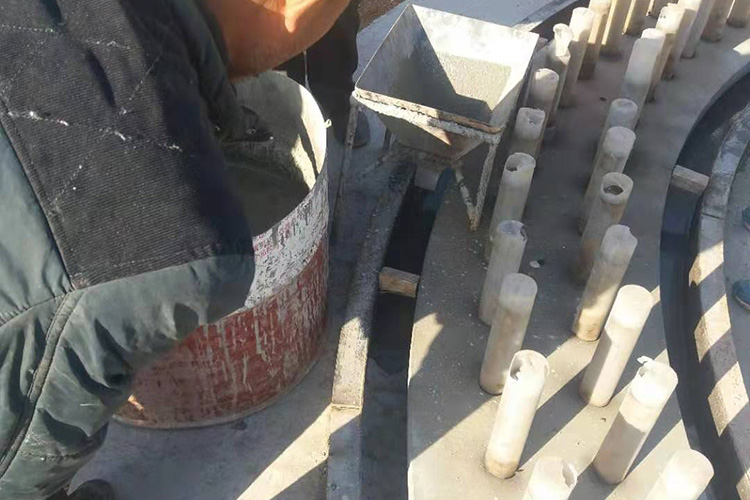

汽轮机基础二次灌浆（2h初硬支撑设备自重）
轧机地脚螺栓锚固（24h可承受50kN·m扭矩）
▶ 建筑结构加固
装配式建筑套筒灌浆（流动度初始≥320mm）
梁柱节点扩大截面浇筑（免振捣自密实）
五、施工技术要点
1. 基面处理
混凝土基面凿毛至露出粗骨料
钢板基面需达到Sa2.5级除锈标准
2. 材料制备

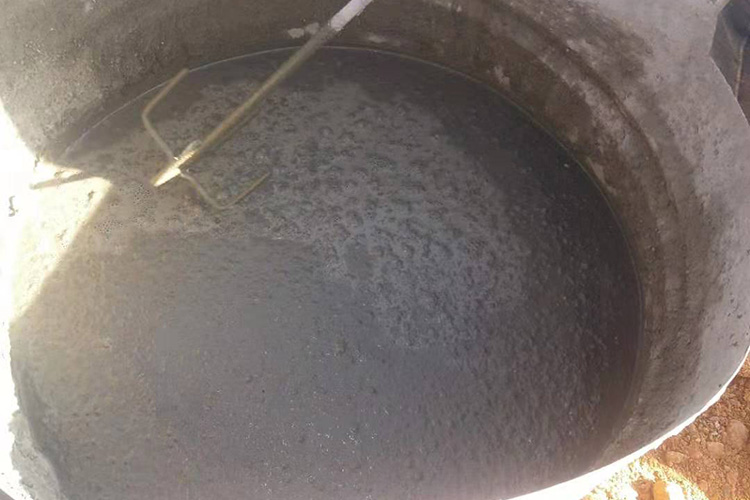

采用强制式搅拌机搅拌3-5分钟
冬期施工建议使用35℃温水拌合
3. 工艺控制
环境温度≥5℃时采用自然养护
低温（0-5℃）时覆盖电热毯养护
严禁在流动水中施工
六、技术对比优势
性能维度 | 普通灌浆料 | 本品 | 提升效果 |
早期强度 | 24h≥20MPa | 2h≥20MPa | 提速12倍 |
后期强度 | 28d≥60MPa | 28d≥80MPa | 强度提升33% |
变形能力 | 弹性模量30GPa | 25GPa | 韧性提高20% |
施工便捷性 | 需支模养护 | 免支模 | 节约工期50% |
七、质量保障体系
· 原材料控制
1. 硫铝酸盐水泥熟料中C₄A₃Š含量≥55%
2. 豆石压碎指标≤10%（GB/T 14685）
· 生产标准
3. 通过ISO 9001/14001双体系认证
4. 每批次留样检测（保存期180天）
· 工程验收
5. 提供28d强度第三方检测报告
