环氧树脂砂浆（R型）
（执行标准：DL/T 5193-2023 水电水利工程环氧树脂砂浆施工规程）
一、产品简介
R型环氧树脂砂浆是一款以高韧性环氧树脂为核心，复合增韧剂及特制填料的双组份快速修补材料。专为抗冲击振动+耐化学腐蚀场景设计，尤其适用于机电设备基座锚固、化工厂振动管廊修复等高载荷动态环境，满足「24小时通车+长效耐腐蚀」双重需求。
二、核心特点
1. 韧性王者
· 断裂伸长率≥5%（普通环氧砂浆≤2%）
· 抗振疲劳寿命≥10⁷次（10吨振动台实测）
2. 超强耐腐
· 耐40%硫酸/30%氢氧化钠（动态液流条件下）
· 耐原油/柴油浸泡无溶胀（ASTM D471测试通过）
3. 全天候施工
· 5℃~45℃环境可靠固化（夏季不流坠、冬季不龟裂）
· 潮湿基面直接施工（含水率≤10%）

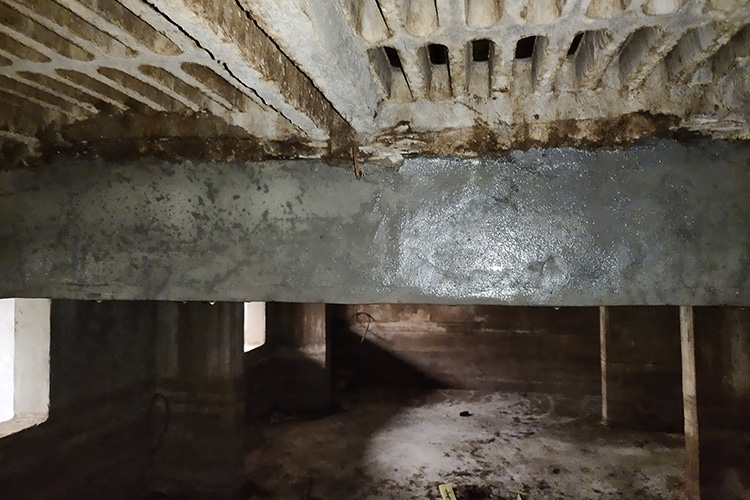

三、适用领域
场景分类 | 典型应用场景 | 施工案例 |
工业机械设备 | 破碎机基座/压缩机地脚螺栓锚固 | 海螺水泥厂球磨机基础加固 |
化工基础设施 | 酸碱储罐基础/振动管道支墩 | 中石化乙烯装置管廊修复 |
交通枢纽 | 高铁轨道板裂缝/桥梁支座更换 | 京沪高铁徐州段轨道板抢修 |
能源工程 | 风电基础环灌浆/核电站循环水泵抗振层 | 阳江核电站循环水泵房改造 |
四、性能指标（对标DL5193标准）
检测项目 | DL5193标准要求 | 实测数据 | 检测方法 |
抗压强度（28d） | ≥65MPa | 71~88MPa | GB/T 17671 |
抗折强度（28d） | ≥20MPa | 24.5~28.3MPa | GB/T 2567 |
弹性模量 | ≥10GPa | 11.2~13.8GPa | ASTM C469 |
与钢板粘结强度 | ≥8.0MPa（潮湿环境下） | 9.2~10.5MPa | GB/T 6329 |
耐化学腐蚀（90d） | 强度保留率≥80% | 浓硫酸：87%；NaOH：92% | ASTM C267 |
五、标准施工流程
步骤1 基面处理
机械打磨露出金属光泽（针对钢板基面）
混凝土基面凿毛深度≥3mm，干燥无油污
步骤2 胶液调配
配比：A剂（环氧树脂）:B剂（固化剂）:骨料=1:0.25~0.3:4~5（重量比）
搅拌：使用螺旋式搅拌器，先混合A+B 2分钟，再加骨料搅拌至无干粉

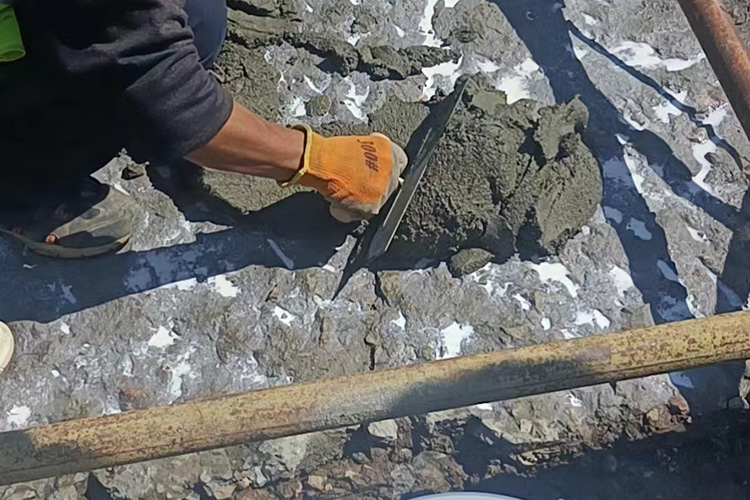

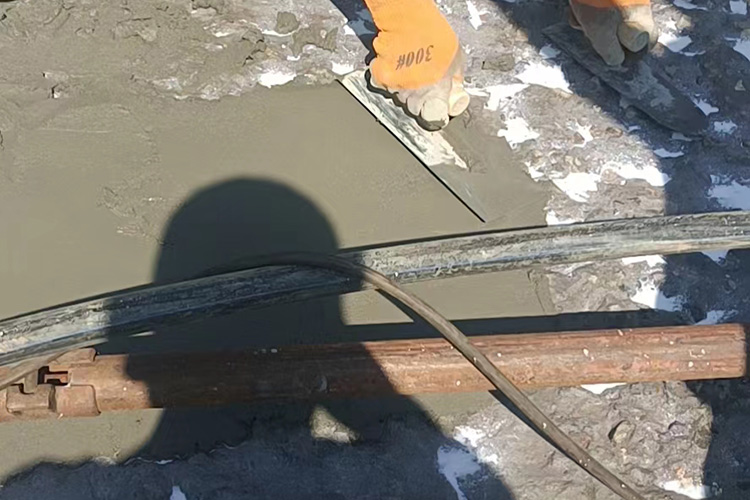

步骤3 动态灌浆
分层浇筑每层≤20mm，振动棒辅助密实
锚固螺栓应用：注浆后12小时内禁止扰动
步骤4 养护管理
20~30℃自然养护48小时（厚层区域覆膜保湿）
7天内禁止化学液体冲刷
六、关键注意事项
4. 施工禁区
· 环境温度＞40℃时需添加阻聚剂（预冷骨料至30℃以下）
· 金属基面须喷砂至Sa2.5级（粗糙度≥50μm）
5. 安全管控
· 施工区域强制通风（VOC限值≤200mg/m³）
· 接触皮肤立即用甘油清洗（禁用丙酮！）
6. 存储规范
· 避光储存温度5~30℃（高温导致预聚化结块）
· 开桶后须1小时内使用完毕
七、动态荷载场景强化方案
方案设计：
抗振加强层：R型砂浆+钢纤维（长度12mm/直径0.2mm，掺量2%）
耐蚀面层：R型砂浆+碳化硅微粉（莫氏硬度9.5级，掺量15%）
寿命保证：工业重载区使用寿命≥15年
特别警示：
⚠️ 严禁与普通水泥砂浆混用（膨胀系数差异导致界面剥离）
⚠️ 冬季施工必备：采用含DMP-30促进剂的冬季专用固化剂
附：R型 vs P型对比速查表
特性 | R型（韧性专长） | P型（抗冲磨专长） |
断裂伸长率 | 5%~8% | 1.5%~2.5% |
最佳适用场景 | 振动设备基座/动态荷载区域 | 水利工程冲磨区/静态高压力面 |
耐化学腐蚀性 | 耐强酸强碱+有机溶剂 | 耐酸碱性中等，耐溶剂性一般 |
