高徽浆 SG100（非开挖修复型）
一、产品概述
高徽浆 SG100 是一种专用于地下管道、隧道、检查井等非开挖修复的高性能注浆材料，具有低粘度、早强、微膨胀、耐腐蚀等特点。适用于结构性修复（裂缝、脱空、渗漏）和功能性修复（密封、防腐）。
执行标准：
T/CECS 717-2020《城镇排水管道非开挖修复工程施工及验收规程》
DG/TJ08-2354-2021《上海市排水管道非开挖修复技术标准》
二、应用领域
工程类型 | 典型病害 | SG100修复方式 |
市政排水管道 | 裂缝、接口渗漏、管体局部破损 | 压力注浆填充+结构补强 |
工业污水管 | 化学腐蚀、管壁减薄 | 渗透固化+耐酸层形成 |
综合管廊/隧道 | 衬砌脱空、渗水 | 低粘度灌注+微膨胀密实 |
地下检查井 | 井壁裂缝、底板渗漏 | 钻孔注浆+快速固化 |
三、产品用途
· 结构性修复
1. 修复混凝土管道裂缝（≥0.15mm）
2. 填充管周脱空区（减少地层沉降风险）
3.速格垫衬砌填充
· 功能性修复
3. 止水密封（地下水位以下施工）
4. 防腐保护（耐PH 2-12介质）
四、性能指标（规范要求）
检测项目 | SG100实测值 | T/CECS 717-2020标准 | 检测方法 |
初始粘度（25℃） | ≤200mPa·s | ≤300mPa·s | GB/T 2794 |
抗压强度（28d） | ≥60MPa | ≥50MPa | GB/T 17671 |

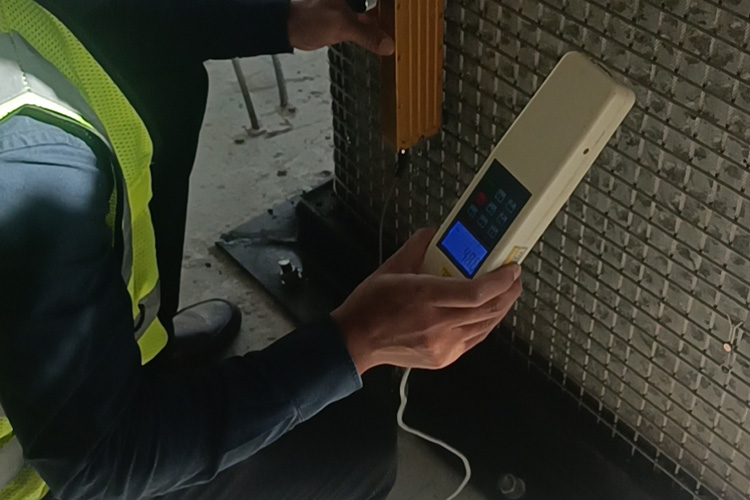

粘结强度 | ≥2.8MPa（混凝土基材） | ≥2.0MPa | SL/T 352-2020 |
凝胶时间 | 30-120min（可调） | 符合设计要求 | ASTM C881 |
膨胀率 | 0.02%-0.05% | ≥0.01% | GB/T 23439 |
耐化学性 | 10%H₂SO₄/NaOH浸泡无腐蚀 | 无开裂剥落 | GB/T 9274 |
五、产品特点
1. 工程适应性
双组分可控固化：A/B组分混合后凝胶时间可调（5min-2h），适应不同工况
单组分快速施工：可在流速≤0.3m/s环境下固结
2. 经济性对比
对比项 | 传统开挖修复 | SG100修复 |
施工周期 | 2周 | 1-2天 |
综合成本 | 100% | 30%-50% |
交通影响 | 需封路 | 零开挖 |

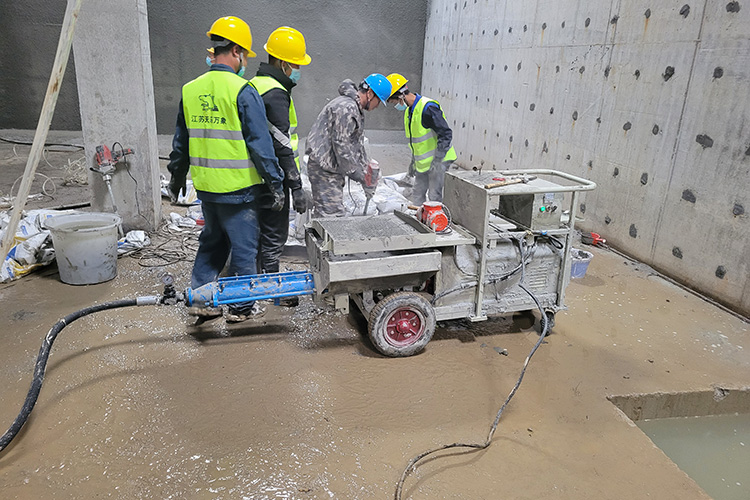

六、施工方法
1. 标准工艺流程
mermaidgraph LR A[管道CCTV检测] --> B[注浆孔定位] B --> C[钻孔+清孔] C --> D[注浆设备连接] D --> E[配浆注浆] E --> F[效果验证]

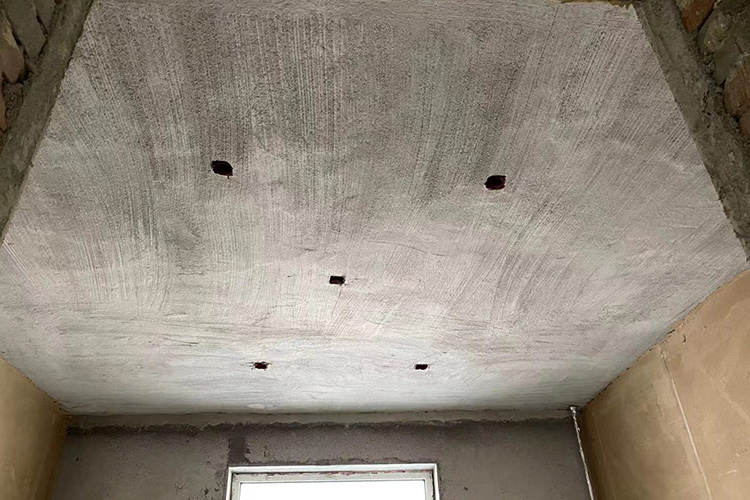

2. 关键参数控制
工序 | 技术要求 |
注浆压力 | 0.2-0.5MPa（视管径调整） |
注浆速度 | 3-5L/min（裂缝修复）、8-12L/min（脱空） |
环境温度 | 5-35℃（低温需加促进剂） |
七、技术服务
· 免费提供：
5. 管道修复方案设计
6. 材料用量计算表（按管径/病害类型匹配）
注意事项：
施工前需进行小样适配性试验（尤其腐蚀性介质环境）
（本产品符合环保要求，VOC含量＜50g/L，通过ISO 14001认证）
